Mikroskop cyfrowy Leica

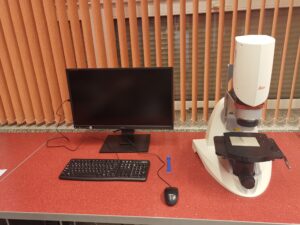

Pracownia Mikroskopii Świetlnej i Konfokalnej została doposażona w nowe urządzenie: mikroskop cyfrowy do obrazowania i analizy 2D i 3D Leica DVM6 A.
Mikroskop posiada wbudowaną kamerę cyfrową o rozdzielczości 10 Mpx. Urządzenie jest w pełni zmotoryzowane, pozwala na sterowanie z poziomu oprogramowania oraz automatyczne składanie obrazu w osiach XYZ – tworzenie map 3D powierzchni.
Hybrydowe napędy pozwalają także na manualne sterowanie ostrością i ruchem stolika, a zoom 16:1 umożliwia osiągnięcie bardzo dużego zakresu powiększeń na jednym obiektywie, oraz obserwację obiektów w polu widzenia o przekątnej od 12,55 mm do 225 µm z użyciem 2 obiektywów (powiększenia 42x – 4740x). Układ zoom mikroskopu jest pochylany na statywie, co w połączeniu z obrotowym stolikiem sprawia, że obserwacja próbki z każdej strony jest dużo łatwiejsza niż w standardowych mikroskopach.
Optyka mikroskopu to najwyższej klasy apochromatyczne obiektywy z pierścieniowymi oświetlaczami LED. Zapewniają najwyższej klasy odwzorowanie kolorów i detali, dzięki czemu ważne szczegóły nie zostają pominięte. Mikroskop pozwala także na uzyskanie oświetlenia osiowego (coax), a wbudowana przysłona oświetlacza umożliwia uzyskanie światła ukośnego i podkreślenie detali na powierzchni próbki. Dodatkowa płytka falowa pozwala natomiast zmienić polaryzację światła. Te wszystkie techniki sprawiają, że możliwa jest z praca z wszelkiego rodzaju próbkami, wykonanymi z różnych materiałów.
Zastosowana technologia FlexAperture pozwala na automatyczną kontrolę przysłon i umożliwia osiągnięcie bardzo wysokich rozdzielczości lub zmaksymalizowanie głębi ostrości. Możliwe jest także stosowanie cyfrowego trybu Fusion Optics łączącego wysoką głębię ostrości z wysoką rozdzielczością, oraz trybu HDR pozwalającego uzyskać lepszy kontrast obserwowanych próbek.
Charakterystyka mikroskopu:
- Zakres zoom 16:1 z płynnym odczytem powiększenia przez oprogramowanie
- Zintegrowana kamera 10 Mpx, 1/2.3″ CMOS, 3664 x 2748 px
- Obiektyw planapochoromatyczny PlanAPO FOV 12.55, odległość robocza 33 mm, max. Powiększenie 675:1 zgodnie z ISO/DIS 18221, rozdzielczość do 1073 linii/mm
- Obiektyw planapochoromatyczny PlanAPO FOV 3.60, odległość robocza 5 mm, max. Powiększenie 2350:1 zgodnie z ISO/DIS 18221, widoczne detale od ~425nm (rozdzielczość do 2366 linii/mm)
- FlexAperture – zmotoryzowane przysłony z automatycznym sterowaniem z poziomu oprogramowania
- Stolik hybrydowy – zmotoryzowany z możliwością manualnego przesuwu, z zakresem ruchu 70x50mm
- Przesuw w osi Z zmotoryzowany z możliwością manualnego ustawiania ostrości za pomocą śrub do zgrubnej i dokładnej regulacji – zakres ruchu 60 mm

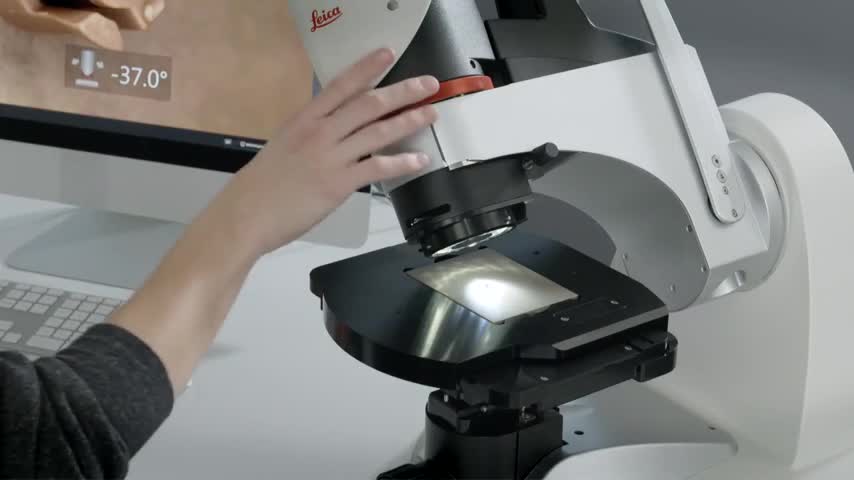

- Pochylanie korpusu mikroskopu w zakresie +/- 60 stopni
- Obrót stolika +/- 180⁰
- Autofocus oraz śledzenie ostrości
- Tryb HDR
- Oświetlenie pierścieniowe LED – 4 strefowe
- Oświetlenie osiowe (Coax) LED – minimalizacja refleksów
- Ćwierćfalówka – zmiana polaryzacji
- Przysłona – oświetlenie ukośne Coax
- Komputer z monitorem 27”
- Oprogramowanie LAS X do pomiarów 2D, 3D, składania obrazu XYZ – modele 3D, zdjęcia panoramiczne, zwiększanie głębi ostrości.
