Osoba do kontaktu:
dr hab. inż. Mirosław Majkut, prof. PŚ
W LMP wykonuje się prace z zakresu:
- wyznaczania charakterystyk aerodynamicznych wentylatorów promieniowych i osiowych,
- projektowania wysokosprawnych wentylatorów i dmuchaw promieniowych i osiowych,
- pomiaru hałasu wentylatorów,
- opracowania oprogramowania doboru i projektów wysokosprawnych wentylatorów i dmuchaw promieniowych,
- modernizacji sprężarek, wentylatorów i dmuchaw przemysłowych,
- pomiaru parametrów przepływu maszyn wirnikowych przy pomocy sond pneumatycznych i termoanemometrycznych oraz anemometru laserowego firmy DANTEC,
- numerycznych metod projektowania palisad łopatkowych jak i kompletnych maszyn wirnikowych,
- badań symulacyjnych łopatek wentylatorów i innych elementów o masie do 60 kg na wstrząsarce elektrodynamicznej,
- wykonywania elektronicznej aparatury kontrolno-pomiarowej i stanowisk badawczych,
- badania odbiorcze, gwarancyjne i energetyczne sprężarek przemysłowych.

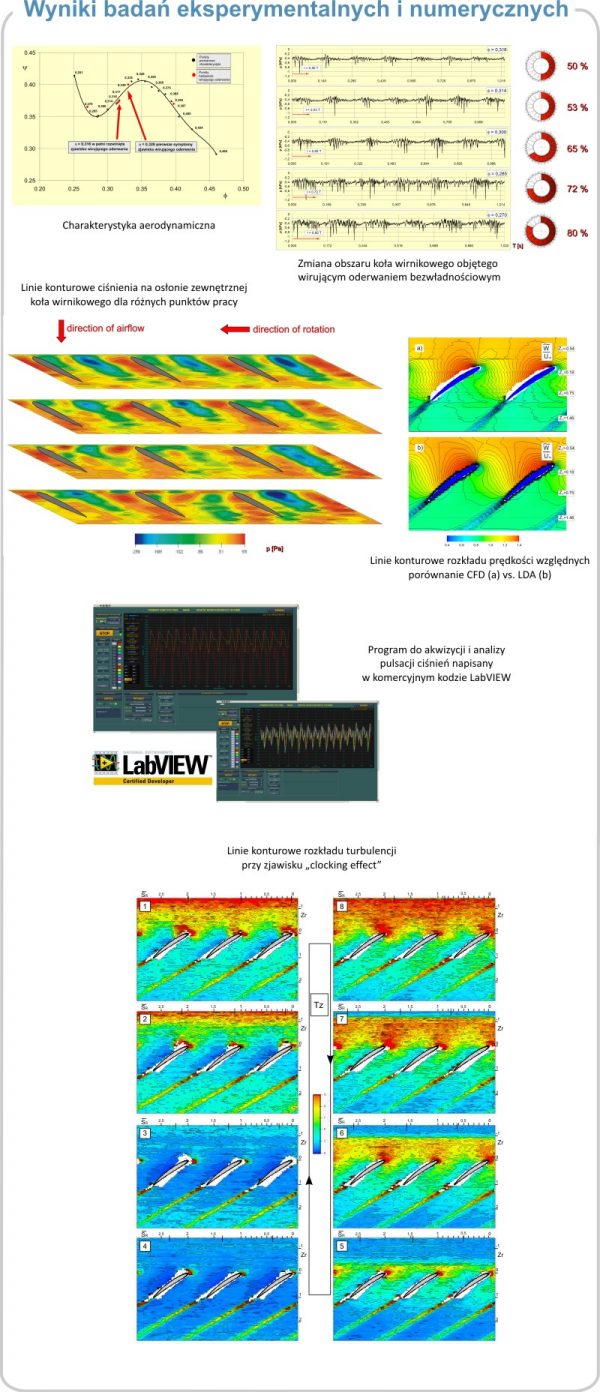

Główne tematy badań eksperymentalnych:
- badania przepływu w śladzie pozałopatkowym,
- badania wzajemnego oddziaływania wieńców łopatkowych (clocking effect),
- eksperymentalne badania wiarygodności obliczeń numerycznych,
- badanie zjawisk przepływowych w niestacjonarnym obszarze charakterystyki aerodynamicznej (wirujące oderwanie bezwładnościowe),
- implementacja i rozwój nowoczesnych technik pomiarowych.

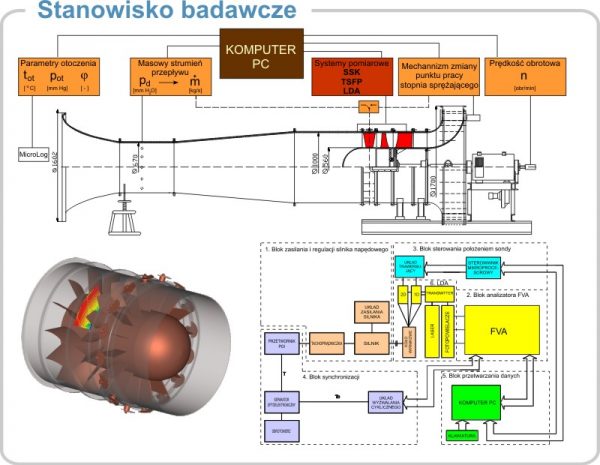

Główne stanowisko na którym realizowane są zaawansowane badania struktury przepływu w warunkach niestacjonarnych to modelowy stopień osiowy o średnicy 1 metra. Układ przepływowy osiowego stopnia sprężającego składa się z pierścieniowej części wlotowej, regulacyjnej kierownicy wlotowej, koła wirnikowego, łopatek kierownicy tylnej oraz krzywoliniowego dyfuzora pierścieniowego. Zasadniczym elementem stopnia modelowego jest koło wirnikowe podwieszone na wale i połączone z jednostką napędową o mocy 30kW. Koło wirnikowe o stosunku średnic n=0,56 składa się z cylindrycznej piasty stalowej z zamocowanymi na niej, za pomocą śrub, szesnastoma łopatkami. Przyjęto profil C4 o szkieletowej kołowej. Konstrukcja kierownicy wlotowej umożliwia jednoczesną, obwodową zmianę położenia wszystkich łopatek (clocking effect). Duża skala modelu ma na celu ułatwienie badań przepływu w obszarze pierścieniowej warstwy granicznej, której grubość uwarunkowana jest wymiarami kanału przepływowego. W części wylotowej zastosowano dyfuzor pierścieniowy, zakrzywiony, wykonany z epidiamu zbrojonego włóknem szklanym. W przekroju wylotowym dyfuzora zamontowane jest żaluzjowe urządzenie dławiące.

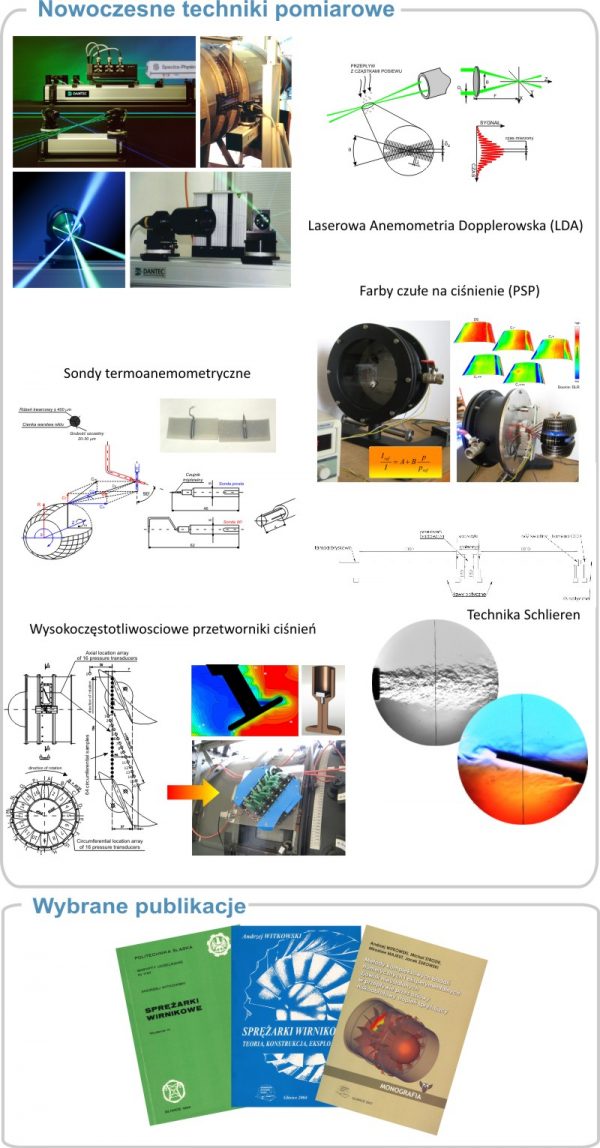

Stosujemy i rozwijamy wiele nowoczesnych technik pomiarowych:
- sondy aerodynamiczne do badań przepływu uśrednionego,
- sondy termoanemometryczne do badań szybkozmiennego pola przepływu,
- laserowa anemometria dopplerowska (LDA)
- piezorezystancyjne, wysokoczęstotliwościowe przetworniki ciśnienia do badań szybkozmiennego pola ciśnień,
- technika optyczna Schlieren,
- optyczna analiza pola przepływu za pomocą farb czułych na ciśnienie (PSP).
Metodyka pomiarów charakterystyk pracy wentylatorów promieniowych oparta została na zaleceniach PN-65/M-53950 opisującej pomiar natężenia przepływu płynów za pomocą zwężek oraz na normie PN/M-443010 stawiającej wymagania dotyczące stanowiska pomiarowego, dostosowując je do wymagań normy ISO 5801.
W skład stanowiska pomiarowego do badań aerodynamicznych wentylatorów promieniowych wchodzą:
- rurociąg pomiarowy,
- wlotowy stożek dławiący,
- wentylator promieniowy,
- spirala zbiorcza o regulowanych wymiarach,
- silnik napędowy wraz z tyrystorowym układem sterującym.

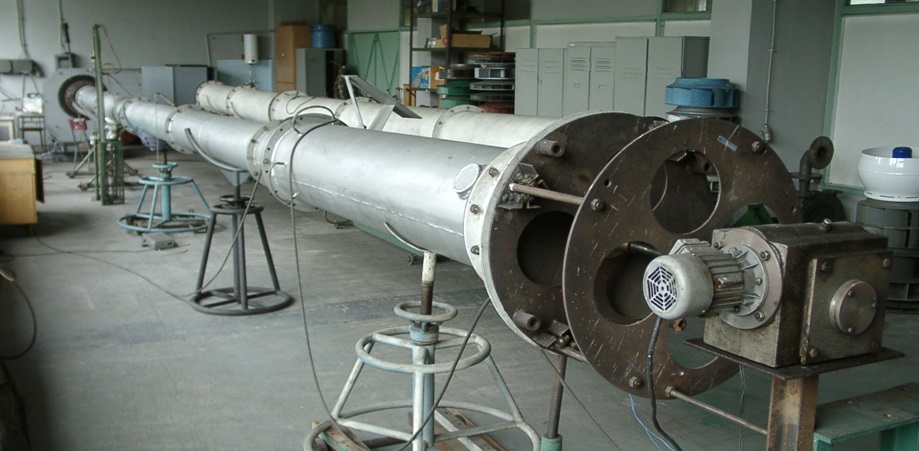

Stożek dławiący i rurociąg pomiarowy do pomiaru charakterystyk wentylatorów promieniowych.

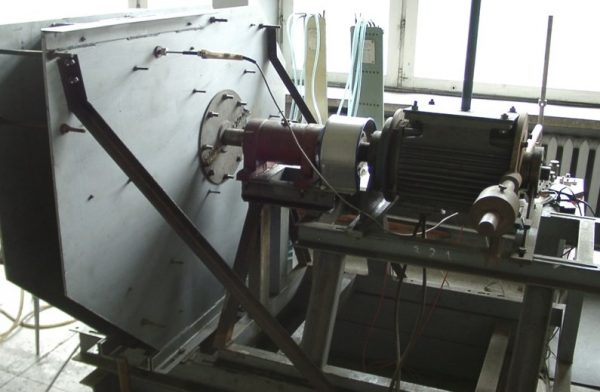

Obudowa spiralna koła wirnikowego, łożysko i silnik napędowy wentylatora promieniowego.
