Autor: Wiesław Merten Publikacja: 18.04.2021 Aktualizacja: 19.04.2021

Zebranie Katedry w dniu 23.03.2021 r.

W dniu 23.03.2021 r. na zebraniu Katedry dr inż. Tomasz Adrikowski wygłosił referat pt. „Redukcja emisji zaburzeń przewodzonych w trójfazowym energetycznym filtrze aktywnym zgodnie z normą PN-EN 61000-6-4”.

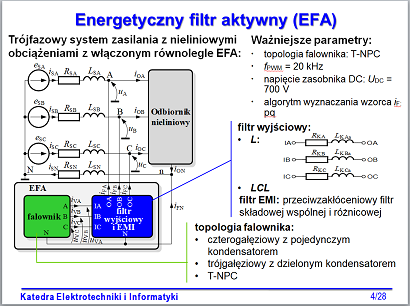

Podczas prezentacji prelegent podsumował przeprowadzone prace projektowe, których celem było wykonanie filtru wyjściowego w prototypowym energetycznym filtrze aktywnym, powstałym w ramach projektu wdrożeniowego POIR współfinansowanego ze środków UE. Głównym założeniem projektowym filtru była redukcja zakłóceń przewodzonych generowanych w falowniku do poziomu zgodnego z normą emisji zaburzeń elektromagnetycznych dla środowiska przemysłowego: PN-EN 61000-6-4:2008/A1:2012, przy jednoczesnym zachowaniu podstawowej funkcji polegającej na przekształceniu napięcia wyjściowego na falowniku w prąd kompensujący o odpowiednim kształcie, zgodnym ze wzorcem wyznaczanym w algorytmie sterowania. Finalnie zaprojektowano i wykonano filtr wyjściowy bazujący na strukturze LCL z dodatkowym włączonym kaskadowo 2-stopniowym filtrem EMI o relatywnie niewielkich pojemnościach wewnętrznych (ok. 20-krotnie mniejszych niż w dostępnych filtrach na rynku). Taka konstrukcja zapewniła na odpowiednio wysokim poziomie tłumienie składowej wspólnej CM oraz różnicowej DM wprowadzanych do sieci zakłóceń. W badaniach końcowych przeprowadzonych w certyfikowanym laboratorium EMC poziom zakłóceń generowanych przez urządzenie w całym rozpatrywanym paśmie 0,15 – 30 MHz mieścił się poniżej maksymalnego poziomu określonego w normie PN-EN 61000-6-4”, z zapasem nie mniejszym niż 10 dB.
